| एमओक्यू: | 1SET |
| standard packaging: | लकडी की पट्टिका |
| Delivery period: | 10-15 दिन |
| भुगतान विधि: | एल/सी, टी/टी |
| Supply Capacity: | 100 सेट / महीना |

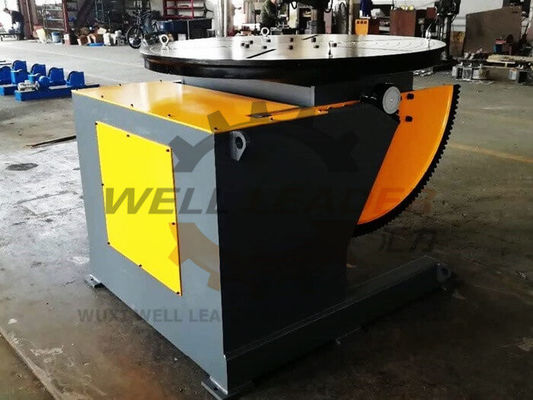

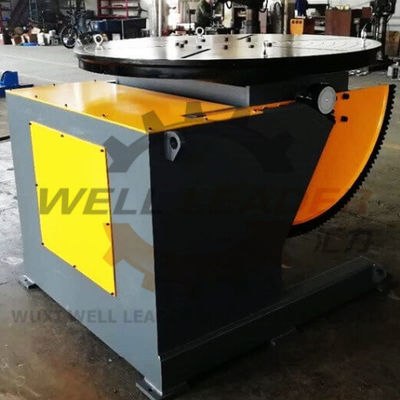

हमारा वेल्डिंग पोजिशनर फ्लैंज और पाइप जैसे गोल या ट्यूबलर वर्कपीस को 360 डिग्री पर घुमाने के लिए डिज़ाइन किया गया है ताकि वेल्डर एक ही स्थिति में खड़ा होकर लगातार समतल सतह पर काम कर सके। यह श्रमिक की थकान को रोकता है और उत्पादकता बढ़ाता है क्योंकि वेल्डर को वेल्ड पूरा करने के लिए वर्कपीस के चारों ओर लगातार घूमने की आवश्यकता नहीं होती है। वर्कपीस प्रस्तुति की यह विधि लगातार उच्च गुणवत्ता वाली वेल्डिंग सुनिश्चित करती है क्योंकि इसमें कोई ओवरहेड या वर्टिकल रन शामिल नहीं होता है। पाइपों को जोड़ना या फ्लैंज और वाल्व जैसे पाइप फिटिंग को जोड़ना 360-डिग्री कार्य तल के कारण निष्पादन के दृष्टिकोण से एक समस्याग्रस्त कार्य है। वेल्डिंग पोजिशनर जैसे उपकरण का उपयोग किए बिना, कार्यकर्ता को जोड़ को पूरा करने के लिए वर्कपीस के चारों ओर और नीचे लगातार घूमना पड़ सकता है, जो अच्छी गुणवत्ता वाली वेल्डिंग के लिए अनुकूल नहीं है। वेल्डिंग सीम पर बार-बार होने वाली रुकावटों से बचने के लिए, वेल्डिंग पोजिशनर एक आवश्यक और प्रभावी वेल्डिंग उपकरण है।
कार्य प्रदर्शन की जाँच के लिए नीचे दिए गए वीडियो पर क्लिक करें।
विशेषताएं:
- असीमित 360o रोटेशन के साथ उच्च-सटीकता वाला स्लू बेयरिंग संरचना।
- मित्सुबिशी / श्नाइडर इन्वर्टर स्टेपलेस चर गति प्रदान करने के लिए।
- सीमेंस / श्नाइडर इलेक्ट्रिकल कंपोनेंट्स।
- लंबी केबल वाला रिमोट बॉक्स।
- वायरलेस रिमोट बॉक्स।
- झुकाव डिग्री का संकेत
- ओवर-टिल्टिंग को रोकने के लिए सीमित स्विच।
- त्वरित पावर केबल कनेक्टर प्रदान किया गया है।
- सीई स्वीकृत।
तकनीकी पैरामीटर:
- रेटेड झुकाव क्षमता: पूर्ण स्थिति में 1200 किग्रा
- अधिकतम गुरुत्वाकर्षण: 300 मिमी
- अधिकतम विलक्षण: 200 मिमी
- घुमाव गति: 0.12-1.2 आरपीएम
- झुकाव गति: 0.35 आरपीएम
- झुकाव सीमा: 0-120 डिग्री
- घुमाव मोटर: 1.1 किलोवाट
- झुकाव मोटर: 1.1 किलोवाट
- टेबल का आकार: Φ1200 मिमी
- चक क्लैंपिंग रेंज: 2”-10”
आपूर्ति सीमा (प्रत्येक मानक मॉडल के लिए):
-मोटर और गियरबॉक्स, टेबल, बेयरिंग आदि के साथ मुख्य बॉडी।
-श्नाइडर कंपोनेंट्स और त्वरित पावर केबल कनेक्टर के साथ कंट्रोल कैबिनेट
-6 मीटर केबल के साथ रिमोट कंट्रोल बॉक्स
- वायरलेस रिमोट बॉक्स
-फुट पेडल
-2”-10” पाइप के लिए वेल्डिंग चक WP-300
-संबंधित दस्तावेज जिसमें मैकेनिकल ड्राइंग, इलेक्ट्रिकल डायग्राम, ऑपरेशन मैनुअल आदि शामिल हैं।
-स्पेयर पार्ट्स: पुशबटन, लाइट, पोटेंशियोमीटर।
| मॉडल | HB-03 | HB-05 | HB-08 | HB-10 | HB-20 | HB-30 | HB-50 | HB-100 |
| रेटेड क्षमता | 300 किग्रा | 500 किग्रा | 800 किग्रा | 1000 किग्रा | 2000 किग्रा | 3000 किग्रा | 5000 किग्रा | 10000 किग्रा |
| रेटेड क्षमता पर अधिकतम गुरुत्वाकर्षण | 200 मिमी | 250 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 400 मिमी |
| रेटेड क्षमता पर अधिकतम विलक्षण | 150 मिमी | 150 मिमी | 150 मिमी | 150 मिमी | 200 मिमी | 200 मिमी | 200 मिमी | 200 मिमी |
| घुमाव गति (आरपीएम) | 0.2-2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.1-1.0 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 |
| झुकाव गति (आरपीएम) | हाथों/1.3 द्वारा | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.2 | 0.2 |
| झुकाव सीमा | 0-90° | 0-90° | 0-90° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
| घुमाव मोटर पावर | 0.37 किलोवाट | 0.4 किलोवाट | 0.4 किलोवाट | 0.55 किलोवाट | 0.75 किलोवाट | 1.1 किलोवाट | 1.5 किलोवाट | 1.5 किलोवाट |
| झुकाव मोटर पावर | 0.37 किलोवाट | 0.37 किलोवाट | 0.37 किलोवाट | 0.55 किलोवाट | 0.75 किलोवाट | 1.1 किलोवाट | 1.5 किलोवाट | 2.2 किलोवाट |
| टेबल व्यास | Φ600 मिमी | Φ800 मिमी | Φ800 मिमी | Φ900 मिमी | Φ1100 मिमी | Φ1300 मिमी | Φ1600 मिमी | Φ2000 मिमी |
बेचा गया: जर्मनी, डेनमार्क, रोमानिया, न्यूजीलैंड, ऑस्ट्रेलिया, सिंगापुर, इंडोनेशिया, मलेशिया, अर्जेंटीना, ब्राजील, चिली, तुर्की, सीरिया, इज़राइल, सऊदी अरब, वियतनाम, भारत, आदि।
