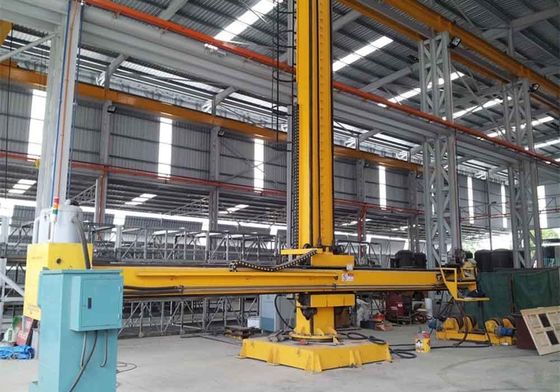

स्वचालित स्तंभ बूम वेल्डिंग मैनिपुलेटर HC6060 SAW हेड के साथ

वेल्डिंग मैनिपुलेटर एक स्वचालित वेल्डिंग उपकरण है और व्यापक रूप से उपयोग किया जाता है। यह बूम को उठाने, बूम का विस्तार करने के माध्यम से वेल्डिंग के लिए कई आकार के काम को पूरा कर सकता है,स्तंभ घूर्णन और ट्रॉली रेल पर यात्रा. रोटेटर या पोजिशनिंग मशीनों के साथ मिलकर टैंकों पर वेल्डिंग करने के लिए बूम एंड को SAW हेड से सुसज्जित किया जा सकता है। चूंकि वेल्डिंग स्वचालित है, इसलिए यह समय और श्रम लागत को बचा सकता है।तो मशीन व्यापक रूप से पवन टावर जैसे उद्योगों में प्रयोग किया जाता है, बॉयलर, रासायनिक, शिपिंग यार्ड, ऑटोमोबाइल, धातु संरचनाएं आदि।

यह मशीन मुख्य रूप से स्तंभ भाग, मार्गदर्शक प्लेट भाग, बूम भाग, लिफ्ट रिड्यूसर भाग, वजन संतुलनकर्ता, और मोटर चालित स्लाइडिंग बोर्ड, ऑपरेट प्लेटफॉर्म और मैनुअल लॉक सिस्टम से बनी है।

स्तंभ, बूम, गाइडर ब्लॉक वेल्डेड हैं और ताकत जारी की जाती है। गाइड रेल Mn स्टील से बने होते हैं।

वेल्डेड होने के बाद, स्तंभ और बूम को ताप उपचार किया जाता है, और सटीकता सुनिश्चित करने के लिए ठीक से मशीनीकृत किया जाता है।

ऊपरी/नीचे और बाएं/दाएं मार्गदर्शक पहियों की संरचना एक्सेन्ट्रिक धुरी की होती है, इन्हें समायोजित करके मार्गदर्शक रेल में अंतराल को रेल के परिशोधन की क्षतिपूर्ति के लिए समायोजित किया जा सकता है।

सभी शाफ्ट, धुरी शामिल शाफ्ट बोल्ट थर्मल परिष्करण किया जाता है. गियर और चलती भागों सभी सतह पर कठोर कर रहे हैं.

बूम की ऊंचाई ब्रेक के साथ मोटर, वर्म व्हील रिड्यूसर, चेन और चेन व्हील के माध्यम से होती है। ऊपर और नीचे सीमित स्विच होते हैं।

बूम एक्सटेंशन को वर्म व्हील रिड्यूसर ड्राइव गियर और रैक के माध्यम से मोटर द्वारा चलाया जाता है। सिर और अंत में सीमित स्विच हैं। गति इन्वर्टर के माध्यम से नियंत्रण है, अंक में प्रदर्शित।

बूम के सामने के छोर पर बंदूक समायोजन इकाई है, बंदूक ऊपर/नीचे, बाएं/दाएं मोटर चालित हो सकती है।

स्तंभ और तहखाने को स्लेव असर द्वारा जोड़ा जाता है, स्तंभ मैनुअल द्वारा +/- 180 डिग्री घूम सकता है और मैनुअल द्वारा किसी भी स्थिति में लॉक कर सकता है।

स्तंभ और बूम पर आयताकार गाइड 16Mn सामग्री से बने हैं, जो उच्च शक्ति है। और पहियों पर वसा चार्ज छेद हैं जो रखरखाव के लिए सुविधाजनक हैं।

सीढ़ी पर सुरक्षित सुरक्षा है और ट्रांसमिशन भागों पर सुरक्षित कवर प्रदान किए गए हैं।

विद्युत नियंत्रण प्रणाली कैबिनेट, रिमोट पैनल से बनी है।
