पवन टावर बढ़ रही लाइन फिट अप रोटेटर स्पॉट वेल्डिंग समायोज्य हाइड्रोलिक

उत्पादों

पवन टावर बढ़ रही लाइन फिट अप रोटेटर स्पॉट वेल्डिंग समायोज्य हाइड्रोलिक

एमओक्यू:	1SET
standard packaging:	लकडी की पट्टिका
Delivery period:	10-15 दिन
भुगतान विधि:	एल/सी, टी/टी
Supply Capacity:	100 सेट / महीना

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

पीआर.चीन

ब्रांड नाम

प्रमाणन

CE, ISO

मॉडल संख्या

पहिया रैखिक गति:

100~1000मिमी/मिनट

अधिकतम लोडिंग (किग्रा):

20-100

एप्लाइड जॉब व्यास (मिमी):

θ1500-6500

न्यूनतम रोलर आकार (मिमी):

θ350*150

सामग्री:

इस्पात

प्रमुखता देना:

पवन टावर बढ़ रही लाइन वेल्डिंग रोटेटर

फिट अप वेल्डिंग रोटेटर

हाइड्रोलिक स्पॉट वेल्डिंग रोटर

उत्पाद का वर्णन

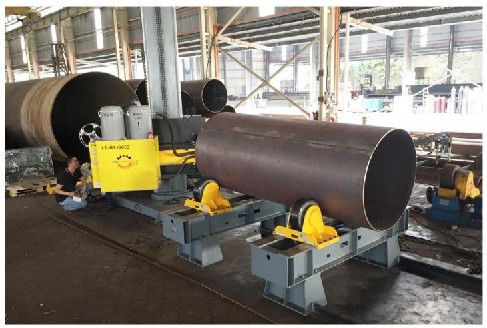

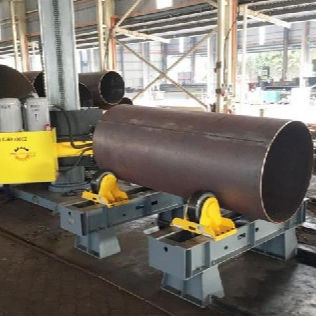

फिटिंग रोटेटर में हाइड्रोलिक लिफ्टिंग रोटेटर (2 यूनिट) और ट्रैवल वेल्डिंग रोटेटर (2 यूनिट) का एक सेट होता है।हाइड्रोलिक उठाने रोटेटर के चार सिलेंडर दूरबीन चार रोलर्स के केंद्रों के बीच की दूरी को नियंत्रित करने के लिए प्रयोग किया जाता हैऊपरी टॉवर के विस्थापन को ऊंचाई की दिशा और क्षैतिज दिशा में बदलने के लिए, ताकि यात्रा वेल्डिंग रोटेटर पर रखे गए टॉवर के साथ पूरी तरह से फिट हो सके,और यात्रा वेल्डिंग रोटेटर के रोटेशन दो टावर अनुभागों के रोटेशन ड्राइवइस प्रकार टावर समूह पूरी तरह से समवर्ती रूप से फिट हो जाता है।

नीचे विभिन्न मॉडलों के लिए प्रासंगिक मापदंड हैं

मॉडल	अधिकतम भार ((kg)	प्रयुक्त कार्य क्षेत्रफल (मिमी)	रोलर व्यास और चौड़ाई ((मिमी)	पहिया रैखिक गति ((mm/min)
GK-20-F	2000	θ1500-4000	θ350*150	100-1000 मिमी/मिनट
GK-40-F	4000	θ2000-4500	θ400*160	100-1000 मिमी/मिनट
GK-60-F	60000	θ2500-5000	θ450*180	100-1000 मिमी/मिनट
GK-80-F	80000	θ2800-5500	θ500*200	100-1000 मिमी/मिनट
GK-100-F	100000	θ3000-6500	θ500*220	100-1000 मिमी/मिनट

बढ़ते लाइन एक सेट स्थिर प्रकार के हाइड्रोलिक फिट-अप रोटेटर और एक सेट चल समायोज्य रोटेटर से बना है।
पवन टावर शरीर फिट-अप और इस कार्य स्टेशन पर वेल्डेड है। पहला खंड समायोज्य रोटेटर पर रखा जाता है, दूसरा हाइड्रोलिक फिट अप रोटेटर पर रखा जाता है। दो खंडों को संरेखित करने के बाद,घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावदार घुमावअनुभागों से जुड़ा हुआ है और पूरे लाइन के लिए बढ़ जाती है, जब तक कि फ्लैंज के साथ अंतिम अनुभाग वेल्डेड नहीं हो जाता।

1 कदम, रोटेटर के एक सेट पर निकला हुआ किनारा के साथ अनुभाग डाल
दूसरा चरण, फिट अप रोटेटर पर दूसरा खंड रखें, फिट अप रोटेटर को समायोजित करके स्पॉट वेल्डिंग करें।
तीसरा, वेल्डिंग मैनिपुलेटर समाप्त घुमावदार वेल्डिंग के अंदर।
चौथा, अनुभाग को पीछे खींचने के लिए समायोज्य रोटेटर को स्थानांतरित करें।
पांचवां, तीसरे खंड को फिट अप रोटेटर पर रखो।
छठा, फिट अप रोटेटर को समायोजित करके स्पॉट वेल्डिंग करें।
सातवें, वेल्डिंग manipulator समाप्त घुमावदार वेल्डिंग के अंदर.
आठवां, समायोज्य रोटेटर टॉवर शरीर के साथ पीछे की ओर ले जाने के लिए।
नौवें, चौथे अनुभाग को फिट अप रोटर पर रखें
दसवां, स्पॉट वेल्डिंग घुमावदार को समायोजित करके किया जाता है
11 वें, घुमावदार वेल्डिंग के अंदर वेल्डिंग मैनिपुलेटर खत्म करें। ऊपर के चरणों को दोहराएं जब तक कि फ्लैंज के साथ अंतिम अनुभाग फिट न हो जाए।
12 वीं, चलती manipulator सभी बाहर परिपत्र वेल्डिंग करते हैं।

फिट अप रोटेटर पर दूसरा खंड लगाओ, फिट अप रोटेटर को समायोजित करके स्पॉट वेल्डिंग करें।
फिट अप रोटेटर को समायोजित करके स्पॉट वेल्डिंग करें।
फिट अप रोटेटर को समायोजित करके स्पॉट वेल्डिंग
