| एमओक्यू: | 1SET |
| standard packaging: | लकडी की पट्टिका |
| Delivery period: | 10-15 दिन |
| भुगतान विधि: | एल/सी, टी/टी |
| Supply Capacity: | 100 सेट / महीना |

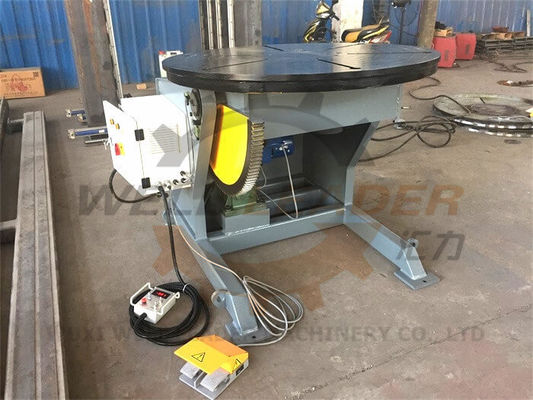

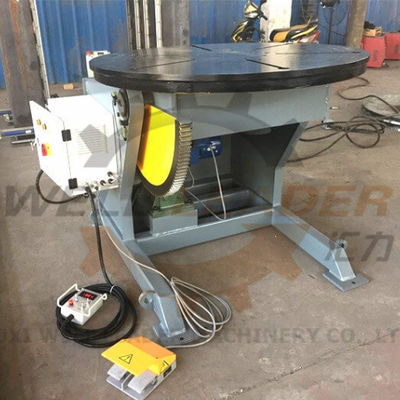

एचबी-12 घुमावदार वेल्डिंग पोजिशनर घुमावदार या ट्यूबलर कार्य टुकड़े
हमारे वेल्डिंग पोजीशनर को 360 डिग्री के माध्यम से फ्लैंग्स और पाइप जैसे गोल या ट्यूबलर वर्क पीस को घुमाने के लिए डिज़ाइन किया गया है ताकि वेल्डर एक स्थिति में खड़े हो सकें और लगातार एक समतल सतह पर काम कर सकें।यह श्रमिकों की थकान को रोकता है और उत्पादकता को बढ़ाता है क्योंकि वेल्डर को वेल्ड को पूरा करने के लिए लगातार वर्कपीस के चारों ओर जाने की आवश्यकता नहीं हैवर्कपीस प्रस्तुति की यह विधि लगातार उच्च गुणवत्ता वाले वेल्ड को भी सुनिश्चित करती है क्योंकि इसमें कोई ओवरहेड या ऊर्ध्वाधर रन शामिल नहीं हैं।पाइपों को जोड़ना या पाइप फिटिंग जैसे कि फ्लैंग्स और वाल्वों को संलग्न करना 360 डिग्री के कार्य विमान के कारण निष्पादन के दृष्टिकोण से एक समस्याग्रस्त कार्य हैवेल्डिंग पोजिशनिंग मशीन जैसे उपकरण के उपयोग के बिना, श्रमिक को लगातार काम करने वाले टुकड़े के चारों ओर और नीचे घूमना पड़ सकता है ताकि संयुक्त पूरा हो सके, जो अच्छी गुणवत्ता वाले वेल्डिंग के लिए अनुकूल नहीं है।.वेल्डिंग सीमों पर लगातार रुकावटों से बचने के लिए वेल्डिंग पोजिशनर एक आवश्यक और प्रभावी वेल्डिंग उपकरण है।
कामकाजी प्रदर्शन देखने के लिए नीचे दिए गए वीडियो पर क्लिक करें।
विशेषताएं:
- 360 डिग्री घूर्णन के साथ उच्च-सटीक स्लेड असर संरचना।
- मित्सुबिशी/श्नाइडर इन्वर्टर जो निरंतर परिवर्तनीय गति प्रदान करता है।
- सिमेंस / श्नाइडर विद्युत घटक।
- लंबी केबलों के साथ रिमोट बॉक्स.
- वायरलेस रिमोट बॉक्स.
- झुकाव की डिग्री का संकेत
- अधिक झुकाव को रोकने के लिए सीमित स्विच।
- त्वरित बिजली केबल कनेक्टर सुसज्जित है।
- सीई अनुमोदित।
तकनीकी मापदंडः
- नामित झुकाव क्षमताः 1200 किलोग्राम पूर्ण स्थिति में
- अधिकतम गुरुत्वाकर्षणः 300 मिमी
- अधिकतम सनकीः 200 मिमी
- घूर्णन गति: 0.12-1.2rpm
- झुकाव गति: 0.35rm
- झुकाव सीमाः 0-120 डिग्री
- घुमावदार मोटर: 1.1 किलोवाट
- झुकाव मोटर: 1.1 किलोवाट
- टेबल का आकार: Φ1200 मिमी
- चक क्लैंपिंग रेंजः 2-10
आपूर्ति रेंज (प्रत्येक मानक मॉडल के लिए):
-मोटर और गियरबॉक्स, टेबल, असर आदि के साथ मुख्य शरीर
श्नाइडर घटकों और त्वरित बिजली केबल कनेक्टर के साथ नियंत्रण कैबिनेट
- 6 मीटर केबल के साथ रिमोट कंट्रोल बॉक्स
- वायरलेस रिमोट बॉक्स
- पैर पेडल
-वेल्डिंग चक WP-300 2-10 पाइप के लिए
- संबंधित दस्तावेज यंत्रकीय चित्र, विद्युत आरेख, संचालन पुस्तिका आदि।
- स्पेयर पार्ट्सः बटन, रोशनी, पोटेंशियोमीटर.
| मॉडल | एचबी-03 | एचबी-05 | एचबी-08 | एचबी-10 | एचबी-20 | एचबी-30 | एचबी-50 | एचबी-100 |
| नामित क्षमता | 300 किलो | 500 किलो | 800 किलो | 1000 किलो | 2000 किलो | 3000 किलो | 5000 किलो | 10000 किलो |
| नामित क्षमता पर अधिकतम गुरुत्वाकर्षण | 200 मिमी | 250 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 400 मिमी |
| नामित क्षमता पर अधिकतम विचलित | 150 मिमी | 150 मिमी | 150 मिमी | 150 मिमी | 200 मिमी | 200 मिमी | 200 मिमी | 200 मिमी |
| घूर्णन गति ((आरपीएम) | 0.2-2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.1-1.0 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 |
| झुकाव गति ((आरपीएम) | हाथ से/1.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.2 | 0.2 |
| झुकाव सीमा | 0-90° | 0-90° | 0-90° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
| घुमावदार मोटर शक्ति | 0.37kw | 0.4kw | 0.4kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 1.5kw |
| झुकाव मोटर शक्ति | 0.37kw | 0.37kw | 0.37kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 2.2kw |
| टेबल का व्यास | Φ600 मिमी | Φ800 मिमी | Φ800 मिमी | Φ900 मिमी | Φ1100 मिमी | Φ1300 मिमी | Φ1600 मिमी | Φ2000 मिमी |
जर्मनी, डेनमार्क, रोमानिया, न्यूजीलैंड, ऑस्ट्रेलिया, सिंगापुर, इंडोनेशिया, मलेशिया, अर्जेंटीना, ब्राजील, चिली, तुर्की, सीरिया, इजरायल, सऊदी अरब, वियतनाम, भारत आदि को बेचा गया।
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
| एमओक्यू: | 1SET |
| standard packaging: | लकडी की पट्टिका |
| Delivery period: | 10-15 दिन |
| भुगतान विधि: | एल/सी, टी/टी |
| Supply Capacity: | 100 सेट / महीना |
एचबी-12 घुमावदार वेल्डिंग पोजिशनर घुमावदार या ट्यूबलर कार्य टुकड़े
हमारे वेल्डिंग पोजीशनर को 360 डिग्री के माध्यम से फ्लैंग्स और पाइप जैसे गोल या ट्यूबलर वर्क पीस को घुमाने के लिए डिज़ाइन किया गया है ताकि वेल्डर एक स्थिति में खड़े हो सकें और लगातार एक समतल सतह पर काम कर सकें।यह श्रमिकों की थकान को रोकता है और उत्पादकता को बढ़ाता है क्योंकि वेल्डर को वेल्ड को पूरा करने के लिए लगातार वर्कपीस के चारों ओर जाने की आवश्यकता नहीं हैवर्कपीस प्रस्तुति की यह विधि लगातार उच्च गुणवत्ता वाले वेल्ड को भी सुनिश्चित करती है क्योंकि इसमें कोई ओवरहेड या ऊर्ध्वाधर रन शामिल नहीं हैं।पाइपों को जोड़ना या पाइप फिटिंग जैसे कि फ्लैंग्स और वाल्वों को संलग्न करना 360 डिग्री के कार्य विमान के कारण निष्पादन के दृष्टिकोण से एक समस्याग्रस्त कार्य हैवेल्डिंग पोजिशनिंग मशीन जैसे उपकरण के उपयोग के बिना, श्रमिक को लगातार काम करने वाले टुकड़े के चारों ओर और नीचे घूमना पड़ सकता है ताकि संयुक्त पूरा हो सके, जो अच्छी गुणवत्ता वाले वेल्डिंग के लिए अनुकूल नहीं है।.वेल्डिंग सीमों पर लगातार रुकावटों से बचने के लिए वेल्डिंग पोजिशनर एक आवश्यक और प्रभावी वेल्डिंग उपकरण है।
कामकाजी प्रदर्शन देखने के लिए नीचे दिए गए वीडियो पर क्लिक करें।
विशेषताएं:
- 360 डिग्री घूर्णन के साथ उच्च-सटीक स्लेड असर संरचना।
- मित्सुबिशी/श्नाइडर इन्वर्टर जो निरंतर परिवर्तनीय गति प्रदान करता है।
- सिमेंस / श्नाइडर विद्युत घटक।
- लंबी केबलों के साथ रिमोट बॉक्स.
- वायरलेस रिमोट बॉक्स.
- झुकाव की डिग्री का संकेत
- अधिक झुकाव को रोकने के लिए सीमित स्विच।
- त्वरित बिजली केबल कनेक्टर सुसज्जित है।
- सीई अनुमोदित।
तकनीकी मापदंडः
- नामित झुकाव क्षमताः 1200 किलोग्राम पूर्ण स्थिति में
- अधिकतम गुरुत्वाकर्षणः 300 मिमी
- अधिकतम सनकीः 200 मिमी
- घूर्णन गति: 0.12-1.2rpm
- झुकाव गति: 0.35rm
- झुकाव सीमाः 0-120 डिग्री
- घुमावदार मोटर: 1.1 किलोवाट
- झुकाव मोटर: 1.1 किलोवाट
- टेबल का आकार: Φ1200 मिमी
- चक क्लैंपिंग रेंजः 2-10
आपूर्ति रेंज (प्रत्येक मानक मॉडल के लिए):
-मोटर और गियरबॉक्स, टेबल, असर आदि के साथ मुख्य शरीर
श्नाइडर घटकों और त्वरित बिजली केबल कनेक्टर के साथ नियंत्रण कैबिनेट
- 6 मीटर केबल के साथ रिमोट कंट्रोल बॉक्स
- वायरलेस रिमोट बॉक्स
- पैर पेडल
-वेल्डिंग चक WP-300 2-10 पाइप के लिए
- संबंधित दस्तावेज यंत्रकीय चित्र, विद्युत आरेख, संचालन पुस्तिका आदि।
- स्पेयर पार्ट्सः बटन, रोशनी, पोटेंशियोमीटर.
| मॉडल | एचबी-03 | एचबी-05 | एचबी-08 | एचबी-10 | एचबी-20 | एचबी-30 | एचबी-50 | एचबी-100 |
| नामित क्षमता | 300 किलो | 500 किलो | 800 किलो | 1000 किलो | 2000 किलो | 3000 किलो | 5000 किलो | 10000 किलो |
| नामित क्षमता पर अधिकतम गुरुत्वाकर्षण | 200 मिमी | 250 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 300 मिमी | 400 मिमी |
| नामित क्षमता पर अधिकतम विचलित | 150 मिमी | 150 मिमी | 150 मिमी | 150 मिमी | 200 मिमी | 200 मिमी | 200 मिमी | 200 मिमी |
| घूर्णन गति ((आरपीएम) | 0.2-2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.1-1.0 | 0.05-0.5 | 0.05-0.5 | 0.05-0.5 |
| झुकाव गति ((आरपीएम) | हाथ से/1.3 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.2 | 0.2 |
| झुकाव सीमा | 0-90° | 0-90° | 0-90° | 0-120° | 0-120° | 0-120° | 0-120° | 0-120° |
| घुमावदार मोटर शक्ति | 0.37kw | 0.4kw | 0.4kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 1.5kw |
| झुकाव मोटर शक्ति | 0.37kw | 0.37kw | 0.37kw | 0.55kw | 0.75kw | 1.1kw | 1.5kw | 2.2kw |
| टेबल का व्यास | Φ600 मिमी | Φ800 मिमी | Φ800 मिमी | Φ900 मिमी | Φ1100 मिमी | Φ1300 मिमी | Φ1600 मिमी | Φ2000 मिमी |
जर्मनी, डेनमार्क, रोमानिया, न्यूजीलैंड, ऑस्ट्रेलिया, सिंगापुर, इंडोनेशिया, मलेशिया, अर्जेंटीना, ब्राजील, चिली, तुर्की, सीरिया, इजरायल, सऊदी अरब, वियतनाम, भारत आदि को बेचा गया।
