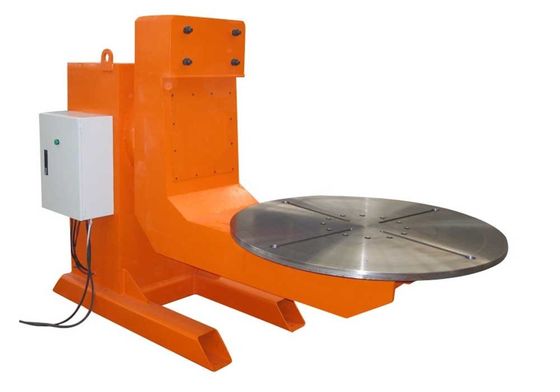

L रोटरी पोजिशनिंग मशीन कॉम्पैक्ट स्ट्रक्चर रोटरी टेबल वेल्डिंग पोजिशनिंग मशीन

यह पोजिशनिंग मशीन मुख्य रूप से मुख्य शरीर, पलटने वाली बीम, घूमने वाली भाग, कनेक्शन बीम, कंडक्टर यूनिट और विद्युत नियंत्रण भाग से बनी है, जिसमें कॉम्पैक्ट संरचना है।

• मुख्य शरीर

  यह शरीर, रिड्यूसर, स्लेव असर, सीमित स्विच से बना है। बीम ओवरलिस्ट करेंः ब्रेक मोटर reducer आउटपुट गियर स्लेव असर ओवरलिस्ट बीम। ओवरलिस्ट की गति 0.15-0.76rpm भिन्न है।इस शरीर चैनल सलाखों और ए 3 स्टील शीट द्वारा इकट्ठा किया जाता है, वेल्डिंग के बाद जारी तनाव

  1
• पलटने वाली किरण

  यह एक वेल्डेड बॉक्स संरचना है, जो 25 # चैनल बार और ए 3 स्टील शीट से बनी है, वेल्डिंग के बाद तनाव जारी किया जाता है। यह बीम 8.8 ग्रेड पर उच्च शक्ति वाले बोल्ट द्वारा शरीर से जुड़ा हुआ है।बीम के पीछे सीमित ब्लॉक हैं, जब किरण +/- 90 डिग्री सेल्सियस की ओर मुड़ती है तो यह किरण को रोक देती है।

  2
• घुमावदार भाग

  यह ब्रेक मोटर, रिड्यूसर, स्लेव असर और टेबल से बना है। घूर्णन गति 0.14-0.7rpm है जो विभिन्न गति आवश्यकताओं के लिए भिन्न होती है। कंडक्टर इकाई घूर्णन रिड्यूसर के बगल में है,जो तालिका से सीधे जुड़ा हुआ है, तारों के माध्यम से शरीर के नीचे से जुड़े स्लेव असर और रिड्यूसर से बचने के लिए।

  3
• कनेक्शन बीम

  यह आयताकार पाइप, चैनल बार और ए 3 स्टील शीट द्वारा वेल्डेड है, वेल्डिंग के बाद तनाव जारी किया जाता है। इसका मुख्य उद्देश्य ड्राइवर और आइडलर घूर्णन तालिकाओं को जोड़ना है,और घटकों को ठीक करने के लिए स्क्रू छेद हैंयदि आवश्यक हो, तो ग्राहक कुछ सहायक ब्रैकेट जोड़ सकता है।

  4
• विद्युत नियंत्रण भाग

  ऑपरेशन बटन नियंत्रण कैबिनेट पर हैं, और एक रिमोट बॉक्स आसान संचालन के लिए उपलब्ध है। वहाँ आगे / पीछे घुमाएँ, आगे / पीछे पलटें, घुमाएँ गति समायोजित,और दूरस्थ बॉक्स पर गति संकेतक.
