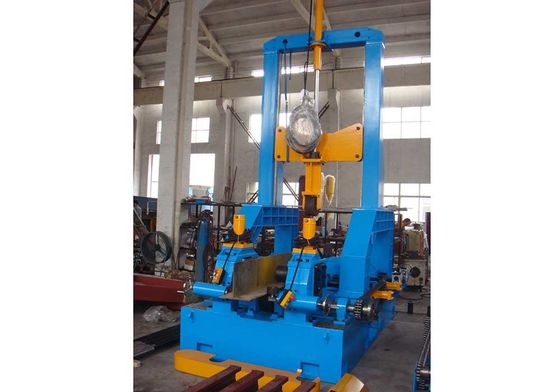

PHJ एकीकृत एच बीम वेल्डिंग मशीन आर्क वेल्डिंग और सीधा

मॉडल: PHJ-15

- फ्लैंज मोटाई T:6-25mm

- फ्लैंज चौड़ाई B:200-800 मिमी

- वेब मोटाई A:4-40 मिमी

- वेब ऊंचाई H:200-1500 मिमी

- बीम की लंबाई L:4000-15000 मिमी

- वेल्डिंग विधि: फ्लैट SAW (एकल तार)

- अधिकतम फिले की ऊंचाईः 8 मिमी

- इनपुट कन्वेयरः कुल 12 मीटर, तीन टुकड़े, उनमें से एक चालक है

- आउटपुट कन्वेयरः कुल 12 मीटर, उनमें से दो ऊंचा है

- मुख्य मोटर: 7.5 किलोवाट

- कार्य गति: 0.2-2 मीटर/मिनट

- कन्वेयर मोटर: 0.75kWx2

- वेल्डिंग शक्तिः लिंकन पीपी-1000

- प्रवाह पुनर्चक्रणः ZH-100 ((3kWx2)

- हाइड्रोलिक सिस्टम मोटर: 5.5kW

- नामित कार्य दबावः 6-8Mpa

- अधिकतम प्रणाली दबावः 10Mpa

असेंबली भागः

केंद्र और स्थान निर्धारण के लिए चार सेट हैं, जो सिंक्रनाइज्ड काम करते हैं, हाथ के पहिया द्वारा समायोजित होते हैं, सीसा शिकंजा द्वारा केंद्रित होते हैं और हाइड्रोलिक सिलेंडर द्वारा क्लैंप किए जाते हैं।

इनपुट कन्वेयर के अंत में प्रारंभिक केंद्र हाथ होता है। जब फ्लैंज और वेब को मुख्य शरीर में उठाया जाता है, तो यह मुख्य रूप से प्लेटों को केंद्र में रखता है, और वेब को झुकाव से समर्थन करता है।

आउटपुट कन्वेयर के अंत में फ्लैंज के लिए मैन्युअल सेंटरिंग फिटिंग का एक सेट है, ताकि इसे समायोजित करके केंद्र को स्थिर किया जा सके।

वेब और फ्लैंज को संरेखित करने के लिए इनपुट साइड पर एक संरेखण ब्लॉक है।

- वेल्डिंग भागः

एक ही समय में I बीम को फ्लैट फिलेट पर वेल्ड करने के लिए दोनों ओर वेल्डिंग टॉर्च का एक सेट।

स्वयंचलित तार फीडर के साथ वेल्डिंग शक्ति CHENGDU HUAYUAN MZ-1000 है।

स्वचालित प्रवाह पुनर्चक्रण प्रणाली के दो सेट। प्रवाह को स्वचालित रूप से सीम में खिलाया जाता है, और दोहराए जाने के लिए प्रवाह को पुनर्चक्रित करने के लिए टॉर्च के बाद चूसने का मुंह होता है।

वेल्डिंग की गति इन्वर्टर द्वारा भिन्न होती है। उपयोगकर्ता उचित गति को स्वतंत्र रूप से तय कर सकता है।

- सीधी करने का हिस्साः

वेल्डिंग के बाद एच बीम में विकृति होगी। समतल भाग का प्रयोग करें, बीम को समतल किया जा सकता है।

ऊपरी रोल फ्लैंज की मोटाई और विरूपण के अनुसार हाइड्रोलिक सिलेंडर के माध्यम से उपयुक्त दबाव दे सकता है।

सभी रोल योग्य मिश्र धातु से बने होते हैं और दोषों से बचने के लिए गर्मी से इलाज किया जाता है, ताकि स्थिरता और लंबे जीवन को सुनिश्चित किया जा सके।

सरलीकरण गति एक मोटर और गियर बॉक्स द्वारा संचालित, इन्वर्टर द्वारा नियंत्रित, विधानसभा गति के समान है।

इसमें हाइड्रोलिक ऊंचा हुआ कन्वेयर होता है, जो विकृति के अनुसार ऊंचा हो सकता है, ताकि बीम को पूरा करने, वेल्डिंग और सीधी करने में मदद मिल सके।

इस प्रक्रिया को MITSUBISHI पीएलसी द्वारा नियंत्रित किया जाता है। संचालित मोटर को एसी इन्वर्टर द्वारा नियंत्रित किया जाता है। हाइड्रोलिक प्रणाली के लिए एक ठीक फिल्टर है जो विद्युत चुम्बकीय वाल्व को लंबा जीवन दे सकता है।

सीधा करने वाला भाग क्रॉस सेक्शन पर वेल्डिंग करते समय विरूपण को कम करने के लिए काम कर रहा है।
