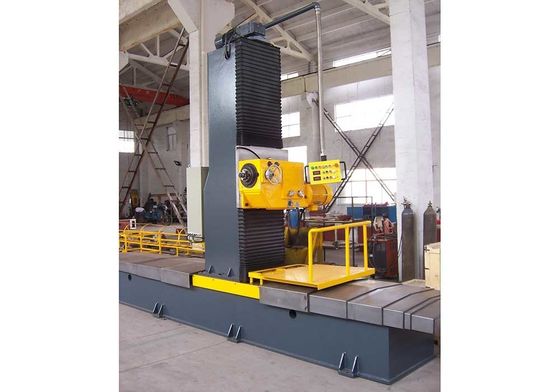

बॉक्स एच बीम संरचना समाप्त मिलिंग मशीन मिलिंग स्टेशन ऊंचा कॉलम से मिलकर

तकनीकी मापदंडः

मिल मोटर की शक्तिः P=7.5KW HD750

क्षैतिज पीसने की गतिः इन्वर्टर द्वारा 100-800 मिमी/मिनट VFD

क्षैतिज स्लाइड की रिलैम स्पीडः 1200 मिमी/मिनट

पीसने वाले सिर की ऊर्ध्वाधर गतिः इन्वर्टर द्वारा 100-800 मिमी/मिनट VFD

क्षैतिज खिला मोटर शक्तिः 1.5Kw

ऊर्ध्वाधर मोटर शक्तिः 2.2Kw

पीसने वाले सिर की धुरी गतिः 75-420rpm, छह चरणों में, बाहरी हाथ पहिया द्वारा समायोजित करें। (नोटः यह गियरबॉक्स खोलने और गति बदलने के लिए अंदर गियर बदलने से बचने के लिए एक अद्यतन मॉडल है)

पीसने वाले सिर की सीमाः 0-45dgr

फ्रिलिंग कटर सीट का आकारः Φ125-250 मिमी

पीसने के धुरी का स्ट्रोकः L=100 मिमी

पीसने वाले धुरी का व्यास: Φ128.57mm

पीसने वाले सिर का कॉपर छेद: NT50

परिवेश का तापमानः ¥10oC ~ 40 oC

सापेक्ष आर्द्रताःअधिकतम मासिक औसत सापेक्ष आर्द्रता 90% है

विद्युत शक्तिःवोल्टेज में उतार-चढ़ाव (नामित आवृत्ति से नीचे) ≤±10%

आवृत्ति उतार-चढ़ाव (नामित वोल्टेज के नीचे) ≤±2%

प्रदर्शनः

मशीन में फ्रिलिंग हेड, कॉलम, मशीन बॉडी, मैकेनिकल फीडिंग सिस्टम, कंट्रोल सिस्टम, रेल की सुरक्षा इकाई, फ्रिलिंग ब्लेड आदि होते हैं।

क्षैतिज और ऊर्ध्वाधर रेल दोनों ही सटीक प्रकार के होते हैं, जिनमें बड़ी भार क्षमता, छोटी रिक्ति और अच्छी सटीकता होती है।

पीसने के सिर 100 मिमी स्ट्रोक के रूप में धुरी के साथ यात्रा कर सकते हैं;

मशीन ऑपरेटिंग पेडेंट से लैस है, ऑपरेशन और ब्लेड संरेखण के लिए आसान है;

ऊर्ध्वाधर रेल को डिजाइन किए गए सुरक्षा कवर के कारण धूल और स्क्रैप से संरक्षित किया जाता है।

क्षैतिज रेल की सुरक्षा इकाई के लिए, यह अच्छी सील, कोई अपव्यय और लंबे जीवन के लाभ के साथ एक कैस्केडिंग शैली है।जिसके माध्यम से रेल की स्नेहन और स्वच्छता की स्थिति देखी जा सकती है;

मशीन शरीर और स्तंभ वेल्डिंग संरचना है, और स्थिर, गैर विरूपण और अच्छा पूर्वानुमान प्रदान करने के लिए वेल्डिंग के बाद पूरी तरह से annealing;

फ्रिलिंग हेड पेशेवर निर्माता द्वारा निर्मित है, जिसमें उचित संरचना, विश्वसनीय प्रदर्शन, व्यापक गति सीमा, अच्छी कठोरता, कम शोर, उच्च दक्षता और आसान संचालन है।पीसने के सिर के Rpm पीसने के ब्लेड सीट के व्यास के आधार पर मैनुअल द्वारा समायोजित किया जा सकता है;

मोल्डिंग सिर को लंबवत स्लाइड्स में 0 ~ 45o की सीमा के भीतर एकीकृत रूप से घुमाया जा सकता है, जिससे beveling में आसानी होती है। यह हमारी अनूठी विशेषता है;

क्षैतिज स्लाइड पर एक मैनुअल स्नेहन पंप है, जो रेल को अच्छा स्नेहन प्रदान करता है।

मशीन का मिलिंग ब्लेड बेड एक मानक प्रकार का है, जो बाजार में उपलब्ध है। ब्लेड कार्बाइड मिश्र धातु स्टील से बना है;

आपूर्ति की सीमाः

स्तंभ सहितः फ्रिलिंग हेड (7.5kW), ऊर्ध्वाधर स्लाइड, स्तंभ शरीर, बढ़ते ट्रांसमिशन तंत्र, सुरक्षा कवर;

क्षैतिज स्लाइड सहितः कार्य तालिका, मशीन शरीर, खिला ट्रांसमिशन प्रणाली, सुरक्षा कवर;

नियंत्रण प्रणाली जिसमें शामिल हैंः नियंत्रण बोर्ड, ऑपरेटिंग पेडेंट, एसी इन्वर्टर

मिलिंग ब्लेड को माउंट करने के लिए उपकरण जिसमें शामिल हैंः पुल रॉड, मंड्रिल, 160 स्टैंडर्ड मिलिंग ब्लेड सीट, माउंटिंग टूल आदि;

ऑपरेशन मैनुअल (फाउंडेशन ड्राइंग, इलेक्ट्रिकल आरेख, हाइड्रोलिक आरेख सहित)

उपयोगकर्ता ने भाग लियाः

a. नींव (विक्रेता चित्र प्रदान करता है) ।

b. पृथ्वी (L) बोल्ट और विस्तार बोल्ट।
