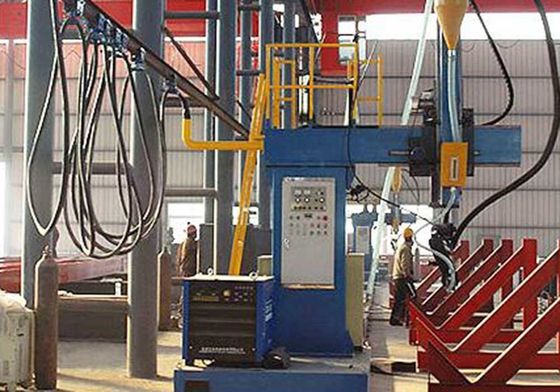

कैंटिलीवर एच बीम वेल्डिंग मशीन विद्युत नियंत्रण प्रणाली

इस मशीन में गाड़ी, स्तंभ, बूम, वेल्डिंग आर्म और टूल कैरिज, मैकेनिकल वेल्डिंग टॉर्च ट्रेसिंग डिवाइस, फ्लक्स ट्रीटमेंट सिस्टम, गैस सर्किट और इलेक्ट्रिकल कंट्रोल सिस्टम शामिल हैं।

इस मशीन में गाड़ी, स्तंभ, बूम, वेल्डिंग आर्म और टूल कैरिज, मैकेनिकल वेल्डिंग टॉर्च ट्रेसिंग डिवाइस, फ्लक्स ट्रीटमेंट सिस्टम, गैस सर्किट और इलेक्ट्रिकल कंट्रोल सिस्टम शामिल हैं।

कार्ट, स्तंभ और बूम मशीन का फ्रेमवर्क हैं। वेल्डिंग हाथ और उपकरण गाड़ी बूम पर स्थापित हैं,वेल्डिंग बंदूक यांत्रिक ट्रैकिंग डिवाइस वेल्डिंग सिर का समर्थन करने और वेल्डिंग टिप के स्थान को समायोजित करने के लिए प्रयोग किया जाता हैउपकरण गाड़ी पर ऊपरी और निचले और बाएं और दाएं यात्रा के लिए मार्गदर्शन रेल के साथ निकटता से संलग्न करने के लिए इडलर पहियों के कई समूह हैं।वेल्डिंग हथियारों के ऊपर के भाग में यात्रा को चलाने के लिए ड्राइविंग उपकरणों के दो समूहों का उपयोग किया जाएगा, नीचे, बाएं और दाएं दिशा में।

मैकेनिकल वेल्डिंग टर्च ट्रैकिंग डिवाइस वेल्डिंग आर्म के निचले भाग में स्थापित किया जाता है और वेल्डिंग हेड की तार फ़ीडिंग डिवाइस ऊपरी भाग में स्थापित की जाती है,जो सुनिश्चित कर सकते हैं वेल्डिंग नोक वेल्डिंग सीम पर लक्षित किया जा, लेकिन एक निश्चित रिक्ति के साथ रखा. मार्गदर्शन पहियों की एक जोड़ी काम के टुकड़े के वेल्डिंग सीम के दो पक्षों के करीब हो जाएगा. जब वेल्डिंग सीम बाएं और दाएं दिशा में झुक गया है,वसंत के लोचदार प्रतिक्रिया के माध्यम सेजब वेल्डिंग सीम को ऊपर और नीचे की दिशा में घुमाया जाता है, तो सिलेंडर की लोचदार प्रतिक्रिया के माध्यम से,क्रॉस स्लाइड्स को ऊपर और नीचे की दिशा में गाइडिंग व्हील द्वारा संचालित किया जाएगाइसके अतिरिक्त, वेल्डिंग टॉर्च के लिए मैन्युअल बाएं-दाएं समायोजन उपकरण से लैस है।

प्रवाह उपचार प्रणाली प्रवाह बाल्टी और प्रवाह वसूली मशीन से बनी होती है। प्रवाह बाल्टी और प्रवाह वसूली बैरल का एक सेट वेल्डिंग बांह पर स्थापित किया जाता है।प्रवाह वसूली मशीन गाड़ी पर स्थापित हैफ्लक्स वाल्व के माध्यम से फ्लक्स बकेट से वेल्डिंग सीम में बह जाएगा और फिर वेल्डिंग काम वेल्डिंग टिप द्वारा किया जाएगा।वेल्डिंग टिप के पीछे की तरफ प्रवाह वसूली पाइप बैरल के लिए शेष प्रवाह इकट्ठा करेगा, जो स्क्रीन द्वारा फ़िल्टर किए जाने के बाद वाल्व के माध्यम से प्रवाह बाल्टी में वापस आ जाएगा।धूल प्रवाह वसूली मशीन में चूसा जाएगा और प्रवाह के बड़े ब्लॉक वसूली बैरल में शेष हो जाएगा.

विद्युत नियंत्रण प्रणाली में विद्युत नियंत्रण बॉक्स और संचालन पैनल शामिल हैं। इस प्रणाली के माध्यम से, मशीन के सभी संचालन,वेल्डिंग मशीन के वेल्डिंग मापदंडों के समायोजन और प्रवाह वसूली मशीन के स्विच नियंत्रित और निष्पादित किया जाएगा.
